【设备概述】

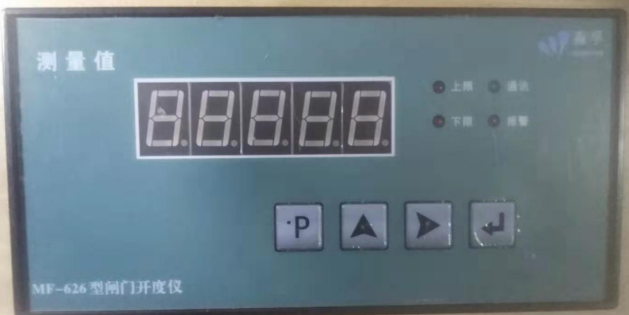

以泵站监测装置为核心，运用编码器测量闸门位置，将位置数据通过LED数码管实时显示并传输给PLC，通过按键设置闸门的上限下限高度，当闸门位置超过设置的数值时发出报警信号，报警指示灯亮。闸门开度仪的应用领域非常广泛，闸门是水电站、大坝、泵站的关键运行设施，闸门的形式多样，有直线门、弧门、升卧门、人字门等，传动方式有卷扬机式、液压式，所以运算、控制逻辑 复杂多样．通常闸门控制系统由现地控制单元，远方集控ＰＬＣ等组成．开度仪安装在现地控制箱内，负责采集闸门的传感器信号，并进行开度换算，是闸门控制系统的核心控制装置。
【主要功能】
1、“以协同为轴心，以标准为导向”，按照重要结构对闸门开度仪可行性报告的有关要求总体设计，及初步设计要求进行施工建设。并以水利管理部门颁发的相关技术规范为导向。
2、闸门开度仪应当遵循“技术先进、实时快速、安装可靠、经济实用、便于扩展、容易升级”的基本原则，适应计算机技术发展迅速的特点，使系统确保软、硬件安全可靠，长期连续运行，以实现“实时闸门量水，无人值守”。
3、闸门开度仪对灌区闸门运行自动化控制，对水利工程管理的技术进步具有很强的示范性和推广意义，是水利工程行业的技术现代化、管理科学化、全面水平的重要标志。
【技术特点】
1、采用基于32位低功耗系列的ARM嵌入式软硬件系统进行数据处理、传输和上报。
2、闸门的形式多样，有直线门、弧门、升卧门、人字门等，传动方式有卷扬机式、液压式，所以运算、控制逻辑复杂多样。
3、通常闸门控制系统由现地控制单元，远方集控ＰＬＣ等组成．开度仪安装在现地控制箱内，负责采集闸门的传感器信号，并进行开度换算，是闸门控制系统的核心控制装置。
4、搭载能力：可以搭载编码器，可以通过485接口和PLC通信（支持定制和扩展参数）。
5、低功耗设计：本装置采用主从应答机制，在主设备没有要求本设备上传数据时，本设备处于休眠状态。
